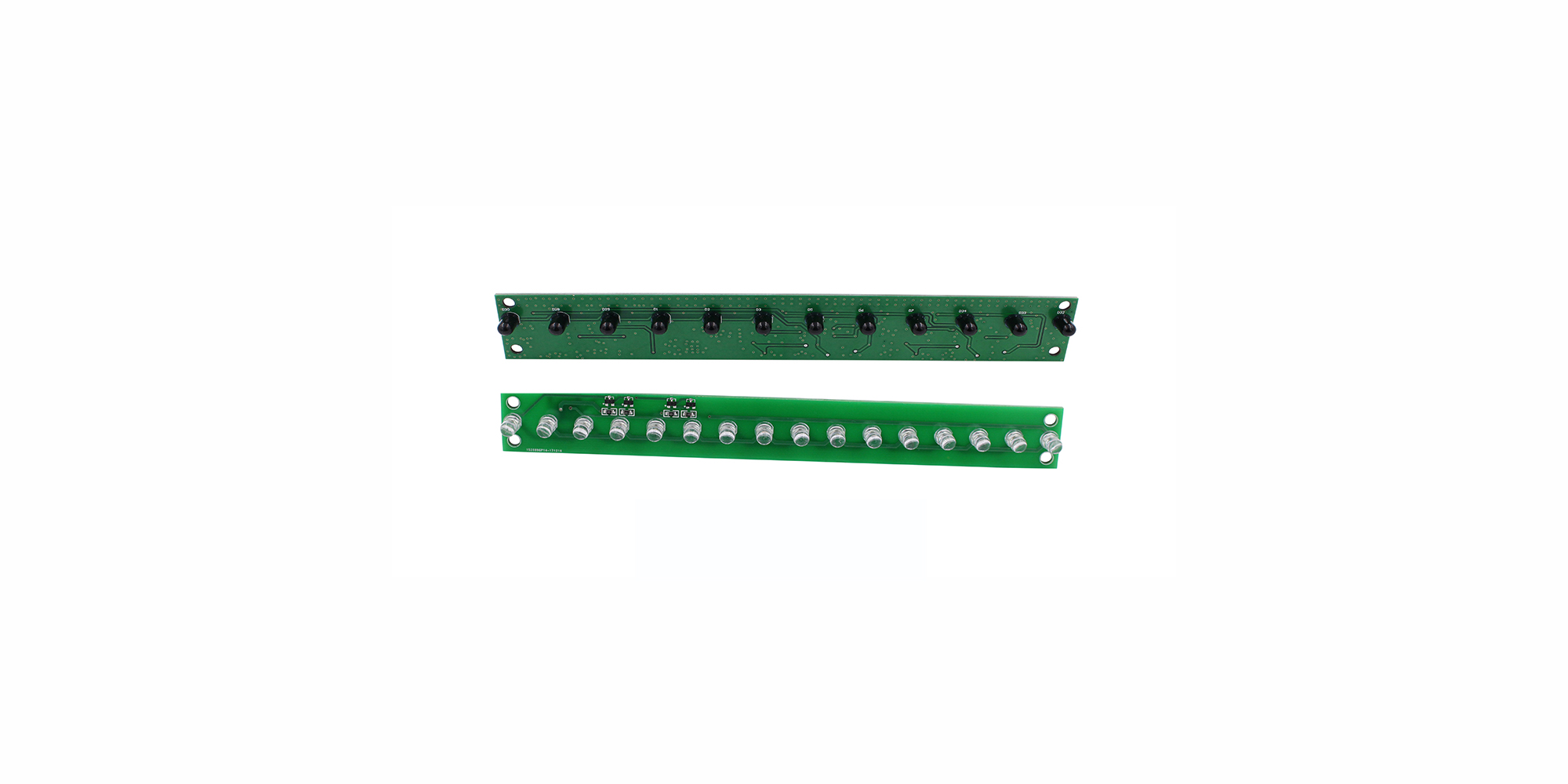

品名称:红外掉货检测模组
产品简介:售货机的升降定位,售货机升降板上有没有货物; 格子机监测有没有手在门内,用于自动门防止夹手;安全门自动化监测; 掉货检测,货物掉落监控,掉货数数; 各种自动设备监控

一、适用于范围
各自动设置检测装置用,售货机的升降定位,售货机升降板上有没有货物; 格子机监测有没有手在门内,用于自动门防止夹手;安全门自动化监测; 掉货检测,货物掉落监控,掉货数数; 各种自动设备监控
二、选型:
型号
光束
(点)
光束间距
(A)
监测宽度
(B)
板长度
(C)
对射距离
(L)
响应时间
(ms)
信号输
出方式
说明

6
10mm
150mm
60mm
20~150cm/可订制
3≤ms
PNP常闭


16
10mm
200mm
172mm
20~150cm/可订制
5≤ms
PNP常闭


三、安装与接线
 undefined

使用继电器的接法
适用于:使用继电器接法适用于以小控制大功率的负载,或用于隔离抗干扰。
undefined
注意:如本检测模组如是用于售货机做掉货检测的建议不要用继电器转接,因继电器吸合释放有廷迟性,增加了响应时间!造成检测可靠性降低!
四、自动售货机推荐安装示意图如下
此安装方式目的是只接收正面来的红外光,去除测面来的反射、慢反射光,这样安装的方式方法最好钣金孔约8~10mm左右,接收管顶部离钣金距离大于10mm以上,这样的效果最好;
请注意当用于在室外时,设计好结构,避免接收板不给太阳光直接照到接收管上,因太阳光有强烈的红外线光干扰!
undefined
五、故障现象及解决方法
序号
故障描述
故障可能原因
解决方法
1
发射板LED灯闪
发射板与接收板的握手信号SYN线没接好
检查握手信线SYN,或接好SYN信号线
2
接收板红灯闪
1、SYN握手信号线没接好,
2、没有平等相对发射安装好
3、对射离远超出范围
1、把SYN握手信号线对应接好
2、把板子平等相对装好
3、调节对射距离在射程内
3
接收板红灯长亮
1、检查是否有线头或障碍遮挡谋路
2、除射离远超出范围,造成其中一或多路接收不到信号红外线信号
1、排除遮挡障碍物
2、调节对射距离在射程内

六、技术参数
工作电压
DC10~26V宽电压
功耗电流
≤30mA
工作温度
-13℃~55℃
环境温度
0~95%RH
波长
940nm
NPN信号
灌电流≤200mA
PNP信号
输出电流200mA
对射距离
0.3~6M,按需求而定
