1.1 概述

  • RK3288 安卓一体板,采用瑞芯微RK3288 四核芯片方案,支持谷歌Android5.1系统。
RK3288是全球第一个四核ARM全新A17内核芯片、全球第一个支持最新超强Mali-T76x 系列GPU 的芯片以及全球第一个4Kx2K 硬解H.265 的芯片, 支持主流音视频格式和图片的解码。支持双屏异显功能,双 8/10 位的 LVDS 接口,支持3840*2160,能驱动 7”到 108” 4K*2K 显示屏,支持 EDP /MIPI 显示接口输出。支持 4K*2K 级
  • HDMI-2160p 输出,支持4K 级的视频播放。支持红外遥控器,WIFI/蓝牙, 4G/3G 模块
  • 遥控/重力感应/GPS/支持串口扩展/IO 口扩展/MIPI 摄像头等功能,接口丰富,被广泛的应用到广告机、互动一体机、安防、工控等等智能控制领域。由于其硬件平台化、Android 智能化的特点,在需要进行人机交互,网络设备交互时,都可以在智能终端主板上进行使用。

1.2 特点

· 高性能。RK3288 芯片采用四核A17 方案,是目前市面上性能最强的四核芯片之一。超强Mali-T76x GPU 采,能够播放各种格式高清4K*2K 视频,能处理复杂的互动操作。
      ·  高稳定性。RK3288 安卓一体板,在硬件、软件上,增加自己独有的技术来保证产品的稳定性,可以使
最终产品达到 7*24 小时无人值守。
    ·  高扩展性。五个USB 口,两个串口,两个I2C 接口,一路485接口,四个IO 扩展口,一个 SPI 接口能扩展更
多的外设设备。

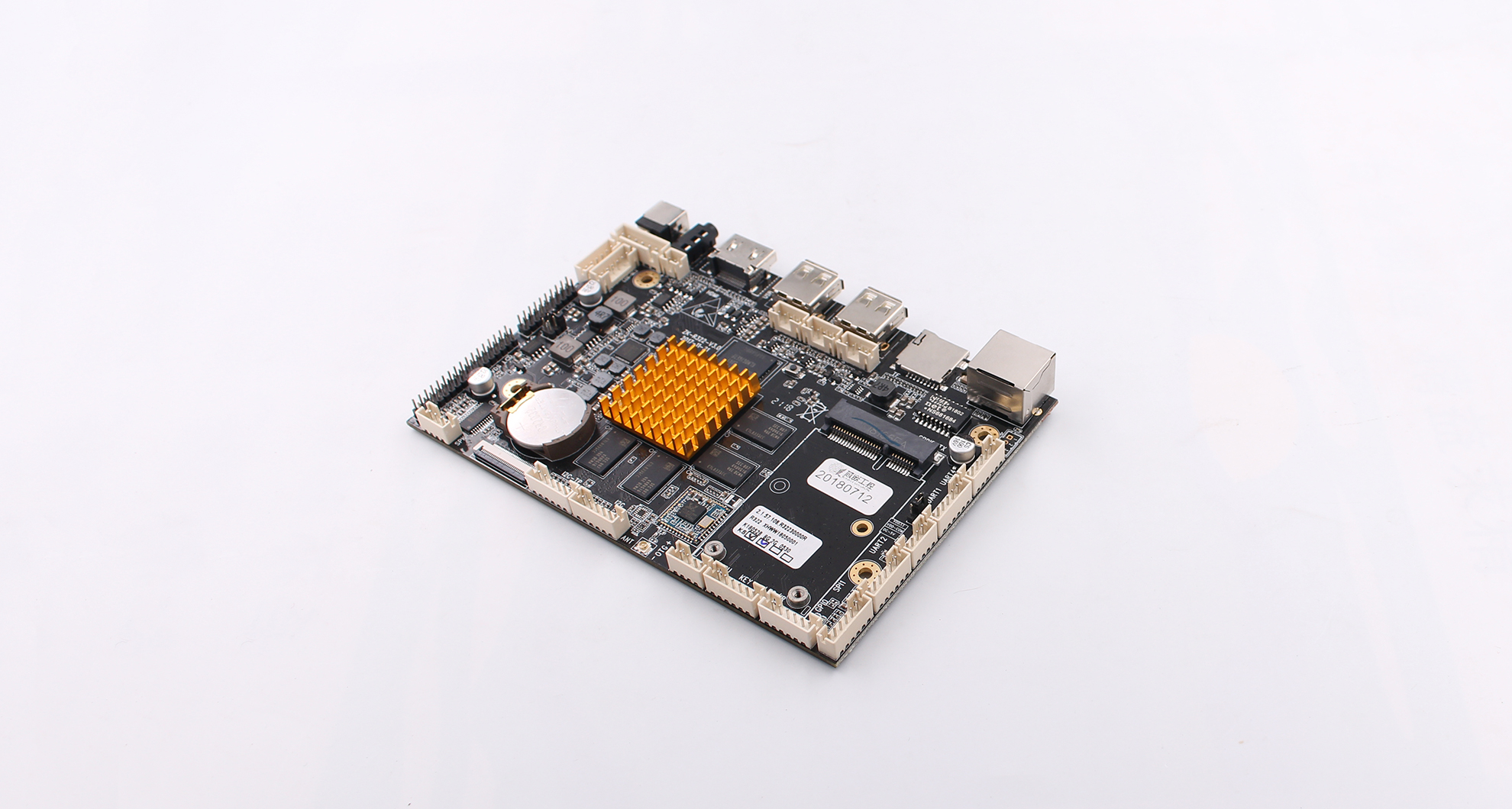

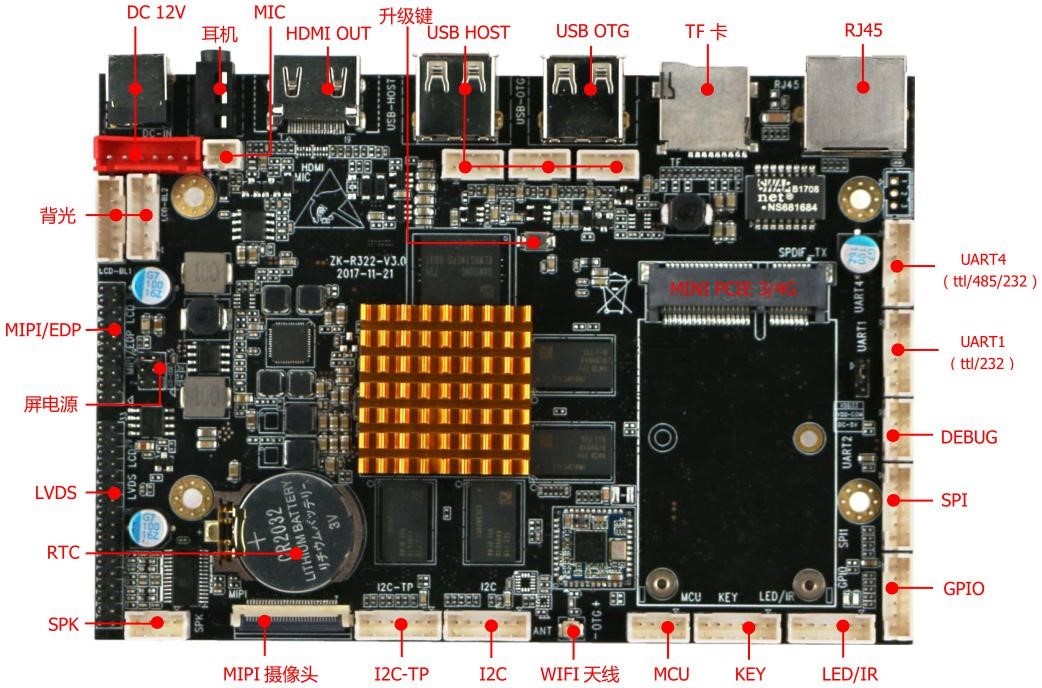

1.3 外观及接口示意图正面:


第二章 基本功能列表
主要硬件指标
CPU
瑞芯微 RK3288 最 强 四核 1.8GHz                Cortex-A17 四核 GPU
Mail-T764
内存
DDR3 1G/2G(默认)(最高支持4G)
内置存储器
8GB(默认)/16G/32G 可选
显示屏接口
EDP/MIPI 接口,LVDS 接口(单路,6 位双路,8 位,10 位双路)。支持最大分辨率3840*2160,支持HDMI 7"-108" 4K*2K 显示屏,支持
双屏异显功能
操作系统
Android 5.1
触摸屏
提供I2C 接口(可以支持多点电容触摸)。
支持USB 接口(多点红外触摸,多点电容触摸,多点电阻触摸,,多点纳米膜触摸,多点声波触摸,多点光学触摸。)
网 络
具备RJ45 百兆网口, 支持 Ethernet。
WIFI/BT
RTL8723BS,WIFI 2.4G 802.11a/b/gn BT4.0(默认)
AP6225,WIFI 5.0G/2.4G 802.11a/b/gn BT4.0(选配)
具备 3G 功能,支持WCDMA、EVDO、CDMA、GSM),2G/3G 全频段支持850/900/1800/1900MHz/2100MHz (选配)
具备 4G 功能,LTE-TDD/LTE-FDD/TD-SCDMA/EDGE/GPRS/GSM 选配)
视频播放
支持 wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4 等
图像旋转
支持0 度,90 度,180 度,270 度手动/自动旋转。支持重力感应功能
(选配)
实时时钟
内置实时时钟供电电池,支持定时开关机
看门狗
支持软件,硬件看门狗
接口
2 路串口 R232 ,一路串口兼容 485。支持各种串口设备打印机,刷卡等外设
5 路 USB,支持各种 USB 外设(摄像头,TP…)
LVDS/EDP/MIPI/HDMI-B
GPIO,IR,SPI,     12C-TP,    12C
音视频输出
左右声道输出,内置 8R/5W*2 功放
系统升级
支持 USB 升级,网络升级




第三章 PCB尺寸和接口布局

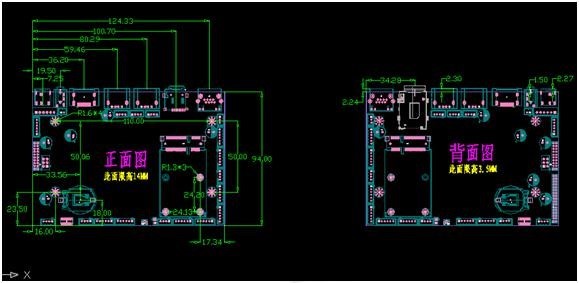

3.1 PCB 尺寸图(135mm*94mm
尺寸:135*94mm, 板厚 1.6mm 螺丝孔规格:∮3mm x 5
