1.1主板参数


处理器
Octa-Core CortexTM-A7,8核1G
芯片组
GPU SGX544
内存
1G DDR3,8G FLASH
网络
100M LAN,AX88772C百兆RJ45接口
显卡
支持multi-format video playback,H.264,1080p@60fps、720p@120fps
显示
板载LVDS(单8),HDMI,RGB,支持同步异步双显
供电
DC 5V电源(推荐3A)
接口
DC_in,2*COM,4*USB,MINI-USB,HDMI,PJ-325,TF_SLOT,HR11105A
插针
1*8bit LVDS,2*USB2.0,3*TTL,SIM Card slot,SPI,IIC
扩展
MINI-PCIE,支持WIFI,3G/4G,Bluetooth,GPS
温度
-10~60度(工作温度),-40~80(存储温度)
湿度
0~90%,无冷凝
尺寸
166MM*118MM,厚度:18MM

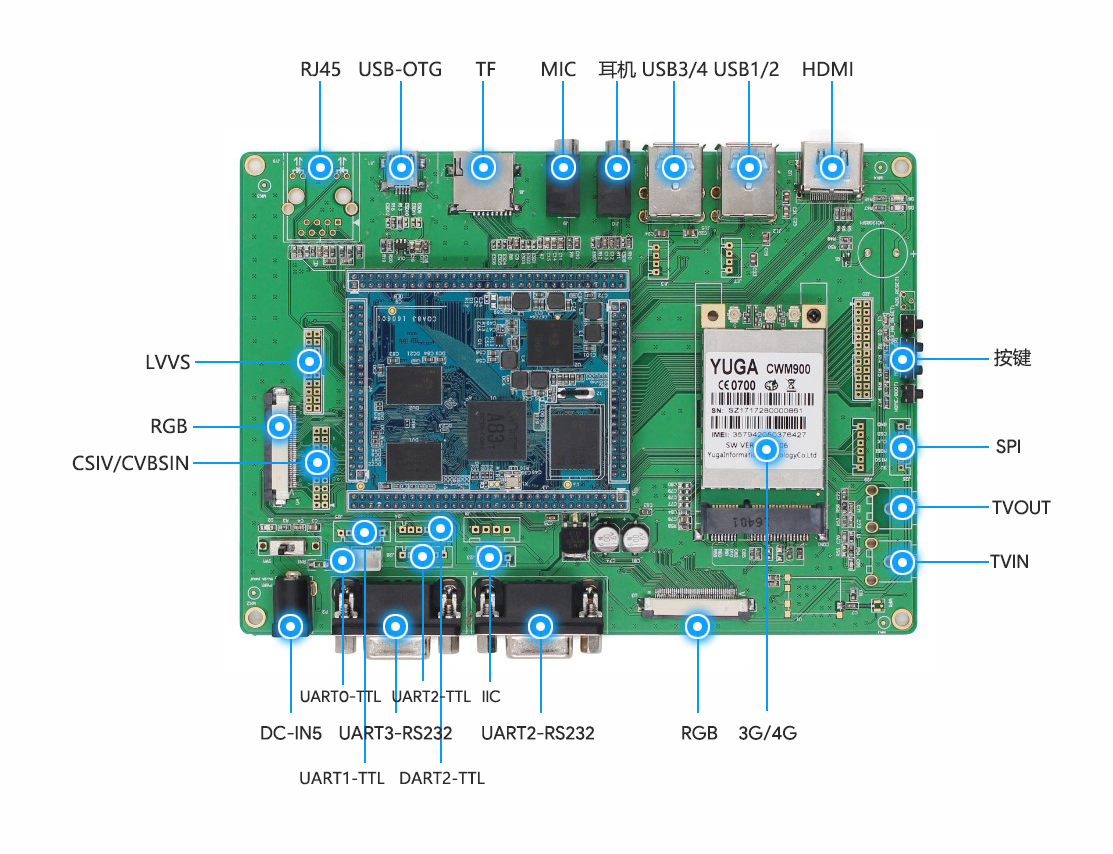

1.2接口图

1.3安装尺寸图
